首頁 > 產品展示 > 鋁包鋼絞線 >

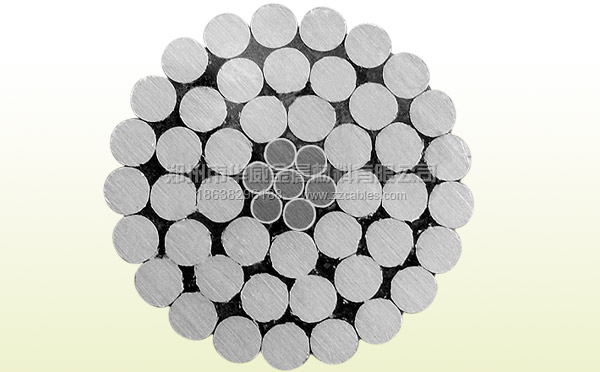

鋁包鋼芯鋁絞線

產品類別：鋁包鋼絞線
產品名稱：鋁包鋼芯鋁絞線
點擊次數：
摘要：
鋁包鋼芯鋁絞線/架空絞線是我公司在2008年開發和投入使用的常規產品，鋁包鋼絞線主要依靠雙金屬拉絲機和擠壓包覆設備，我公司的鋁包鋼絞線的產量目前已占國內鋁包鋼設備的產能的一半以

鋁包鋼芯鋁絞線的參數和性能：

JL/LB1A、JL/LB14鋁包鋼芯鋁絞線性能參數

標稱截面 結構 計算截面 外徑 20℃直流電阻 額定抗拉力 單位重量
鋁 鋼 鋁 鋼 合計 JL JL JL
LB1A LB14 LB1A LB14 LB1A LB14
50/8 6/3.20 1/3.20 48.25 8.04 56.29 9.60 0.5629 0.5726 17.61 188.15 185.4 188.2
 70/l0 6/3.80 1/3.80 68.05 11.34 79.39 11.40 0.3991 0.4059 23.36 254.03 261.5 267.7
 70/40 12/2.72 7/2.72 69.73 40.67 110.40 13.60 0.3458 0.4063 60.66 69.20 461.8 484.2
 95/20 7/4.16 7/1.85 95.14 18.82 114.00 13.87 0.2831 0.2888 37.81 41.76 386 396.5
 95/55 12/3.20 7/3.20 96.51 56.30 152.80 16.00 0.2498 0.2637 83.48 91.93 639.2 670.1
 120/7 18/2.90 1/2.90 118.90 6.61 125.50 14.50 0.2377 0.2389 28.14 29.53 370.8 374.9
120/25 7/4.72 7/2.10 122.50 24.25 146.80 15.74 0.2199 0.2243 48.70 53.79 497.1 511.1
120/70 12/3.60 7/3.60 122.20 71.25 193.50 18.00 0.1974 0.2084 100.80 110.74 809 848.7
 150/8 18/3.20 1/3.20 144.80 8.04 152.80 16.00 0.1952 0.1964 33.53 34.95 451.5 457.8
150/20 24/2.78 7/1.85 145.70 18.82 164.70 16.67 0.1898 0.1923 47.35 51.30 526.5 537
185/l0 18/3.60 1/3.60 183.20 10.18 193.40 18.00 0.1542 0.1551 40.92 42.35 571.4 576.6
185/25 24/3.15 7/2.10 187.00 24.25 211.30 18.90 0.1478 0.1498 59.96 65.05 676.6 692.9
185/30 26/2.98 7/2.32 181.30 29.59 210.90 18.88 0.1508 0.1535 66.34 72.55 696.5 712.8
210/10 18/3.80 1/3.80 204.10 11.34 215.50 19.00 0.1384 0.1393 45.14 47.18 636.7 643.1
210/25 24/3.33 7/2.22 209.00 27.10 236.10 19.98 0.1322 0.1340 67.01 72.70 756.1 771.1
210/35 26/3.22 7/2.50 211.70 34.36 246.10 20.38 0.1292 0.1315 76.17 83.38 812 830.9
210/50 30/2.98 7/2.98 209.20 48.82 258.10 20.86 0.1280 0.1318 94.16 104.41 901.4 927.7
240/30 24/3.60 7/2.40 244.30 31.67 276.00 21.60 0.1131 0.1148 77.09 83.73 883.7 901.1
240/40 26.3.42 7/2.66 238.80 38.90 277.70 21.66 0.1145 0.1164 86.09 94.26 916.9 938.9
240/55 30/3.20 7/3.20 241.30 56.30 297.80 22.40 0.1110 0.1137 108.60 115.82 1039 1070
300/l5 42/3.O0 7/1.67 296.90 15.33 312.20 23.01 0.0956 0.0972 68.87 72.08 921.1 929.8
300/20 45/2.93 7/1.95 303.40 20.91 324.30 23.43 0.0930 0.0937 76.67 81.06 976.4 987.8
300/25 48/2.85 7/2.22 306.20 27.10 333.30 23.76 0.0916 0.0924 84.58 90.27 1026 1040
300/40 24/3.99 7/2.66 300.10 38.90 339.00 23.94 0.0921 0.0731 94.69 102.86 1086 1107
300/50 26/3.83 7/2.98 299.50 48.82 348.40 24.26 0.0913 0.0930 106.51 116.76 1150 1176
300/70 30/3.60 7/3.60 305.40 71.25 376.60 25.20 0.0877 0.0898 130.10 140.06 1315 1355
400/20 42/3.51 7/1.95 406.40 20.91 427.30 26.90 0.0698 0.0702 90.12 94.51 1260 1273
400/25 45/3.33 7/2.22 391.90 27.10 419.00 26.60 0.0720 0.0725 97.19 102.88 1262 1277
400/35 48/3.22 7/2.50 390.90 34.36 425.20 26.80 0.0718 0.0724 105.70 112.94 1308 1326
400/50 54/3.07 7/3.07 399.70 51.82 451.50 27.60 0.0693 0.0703 128.10 135.91 1448 1477
400/65 26/4.42 7/3.44 398.90 65.06 464.00 28.00 0.0686 0.0699 140.60 151.66 1532 1568
400/95 30/4.16 19/2.50 407.80 93.27 501.00 29.10 0.0658 0.0673 177.20 196.75 1746 1798
500/35 45/3.75 7/2.50 497.00 34.36 531.40 30.00 0.0568 0.0572 120.80 127.97 1600 1619
500/45 48/3.60 7/2.80 488.60 43.10 531.70 30.00 0.0574 0.0579 129.90 138.94 1635 1659
500/65 54/3.44 7/3.44 501.90 65.06 566.90 31.00 0.0552 0.0559 159.60 170.64 1818 1853
630/45 45/4.20 7/2.80 623.50 43.10 666.60 33.60 0.0453 0.0456 151.50 160.52 2007 2031
630/55 48/4.12 7/3.20 639.90 56.30 696.20 34.30 0.0438 0.0442 169.90 178.39 2141 2171
630/80 54/3.87 19/2.32 636.20 80.32 715.50 34.80 0.0436 0.0441 198.00 217.76 2290 2340
800/55 45/4.80 7/3.20 814.30 56.31 870.60 38.40 0.0347 0.0349 197.80 206.29 2622 2653
800/70 48/4.63 7/3.60 808.20 71.25 879.40 38.60 0.0347 0.0351 210.50 220.50 2705 2739
800/100 54/4.33 19/2.60 795.20 100.90 896.10 39.00 0.0349 0.0354 248.30 269.47 2868 2919

鋁包鋼芯鋁絞線(LBGLJ)TB/T2937-1998

型號 LBGLJ
70/10
(6/1)		 LBGLJ
95/15
(28/3 )		 LBGLJ
120/20
(28/3 )		 LBGLJ
120/35
(8/7)		 LBGLJ
150/8
(18/1)		 LBGLJ
150/20
(26/3)		 LBGLJ
185/10
(18/1)		 LBGLJ
185/25
(24/7)		 LBGLJ
210/25
(24/7)		 LBGLJ
240/30
(24/7)
斷面結構
根數及直徑		 鋁 6/3.8 28/2.06 28/2.29 8/4.43 18/3.2 26/2.67 18/3.6 24/3.15 24/3.33 24/3.6
鋁包鋼 1/3.8 3/2.55 3/2.83 7/2.46 1/3.2 3/2.89 1/3.6 7/2.1 7/2.22 7/2.41
外徑mm 11.4 13.73 15.26 16.24 16 16.90 18 18.9 19.90 21.6
計算截面積
(mm2)		 鋁 68.05 93.27 115.27 123.24 144.76 145.5 183.22 187.04 209.02 244.29
鋁包鋼 11.34 15.31 18.86 33.25 8.04 19.67 10.18 24.26 27.10 31.67
總計 79.39 108.58 134.13 156.49 152.8 465.17 193.4 211.29 236.12 275.96
計算拉斷力(≮KN) 22.92 33.25 40.59 57.11 31.99 46.07 39.20 56.81 63.09 73.28
彈性模量±3000Mpa 71400 71200 71200 77400 63600 69300 63600 69000 69000 69000
線膨脹系數1/℃ 20x10-6 20x10-6 20x10-6 18.9x10-6 21.7X10-6 20.4x10-6 21.7x10-6 20.4 x10-6 20.4 x10-6 20.4x10-6
計算直流電阻20℃≯(Ω/km） 0.3991 0.2942 0.2382 0.2143 0.1955 0.1904 0.1544 0.1453 0.1327 0.1136
持續載流量A 265 375 418 438 456 473 504 545 578 630
20min過載載流量A 286 405 451 473 492 510 544 588 624 680
允許溫度℃ 80 80 80 80 80 80 80 80 80 80
參考質量Kg/km 261.3 360.38 445.52 559.77 452.1 534.68 571.7 678.1 757.8 885.6
